Leis de Ohm

As leis de Ohm estabelecem relações que determinam as resistências elétricas dos materiais baseadas na corrente elétrica, ddp ou dimensões dos materiais.

Por Joab Silas da Silva Júnior

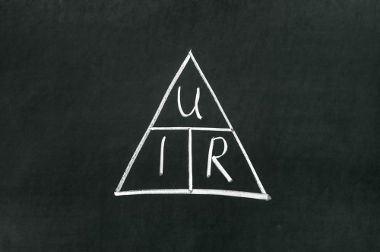

As leis de Ohm determinam a resistência dos materiais e relacionam corrente elétrica (i) e diferença de potencial (U)
As leis de Ohm determinam a resistência dos materiais e relacionam corrente elétrica (i) e diferença de potencial (U)
PUBLICIDADE

As leis de Ohm estabelecem relações capazes de determinar a resistência elétrica de um resistor e são a base para o estudo dos circuitos elétricos. Elas são utilizadas para determinação de correntes elétricas, resistências equivalentes e diferenças de potencial.

Primeira lei de Ohm

A resistência elétrica (R) é caracterizada pela dificuldade imposta por um material à passagem da corrente elétrica e pode ser determinada em função da diferença de potencial (ddp) estabelecida por uma tomada ou pelos polos de uma bateria e a corrente elétrica que flui pelo circuito. De forma empírica, percebe-se que a razão entre as ddps e as correntes elétricas estabelecidas no circuito é constante. Sendo assim, essa razão é definida como sendo a resistência imposta pelo material.

Adotando U para diferença de potencial, i para corrente elétrica e R para resistência elétrica, podemos escrever que:

R = U ÷ i

A forma mais conhecida para essa equação, denominada de primeira lei de Ohm, é:

U = R . i

As unidades de medida para essas grandezas são:

[U] = volts (V);

[R] = ohm (Ω);

[A] = ampére (A).

Segunda lei de Ohm

A segunda lei de Ohm determina a resistência elétrica dos materiais por meio de suas dimensões. O comprimento e a área de secção transversal (grossura) de um fio determinam se ele será um melhor condutor ou não.

A experiência mostra que o valor da resistência elétrica de um fio é diretamente proporcional ao seu comprimento (L) e inversamente proporcional à sua área de secção transversal (A), de modo que podemos escrever:

A resistividade é a constante que pode transformar a proporção em uma igualdade. Essa grandeza caracteriza os diversos materiais, indicando a resistência oferecida por cada um deles. Quanto maior será a resistividade de um material, maior será a resistência oferecida por ele. Sendo assim, a equação da segunda lei de Ohm assume a seguinte forma:

As unidades de medida para essas grandezas são:

[R] = ohm (Ω);

[ρ] = Ω.m;

[L] = m;

[A] = m².
